Cómo funciona

De la nave vacía
a la planta en marcha.

Las cinco etapas de una obra, en un solo proyecto. Por debajo corre un único motor de simulación: lo que haces en una etapa se nota en las demás.

01MontajePlatform

Monta la planta
con equipos de verdad.

Sacas del almacén depósitos, bombas, válvulas, transmisores, cintas y cuadros. Cada uno copia un producto de catálogo, con sus cotas y sus bocas. La tubería se traza sola.

  • Cerca de 300 equipos de catálogo. Cada uno con su ficha técnica y su modelo físico.
  • Bocas que casan como en planta. Cada boca sólo admite lo que admitiría en la realidad.
  • Un depósito sale vacío. Se llena con su toma y su bomba.

02Esquema eléctricoPLC & Electric · Platform

Dibuja el esquema.
Y se simula.

Un editor de esquemas de verdad: símbolos IEC 60617, varias hojas, referencias cruzadas y el aparato dentro de cada símbolo. Pulsas F5 y el circuito corre: lo que conduce se pinta en verde.

  • Contactos que siguen a su bobina. Aunque estén en otra hoja.
  • Temporizadores, térmicos, setas y pilotos. También flotadores, finales de carrera y selectores.
  • La corriente del motor, en su gráfica. El pico de arranque y la parada por inercia.

03El cuadroPLC & Electric · Platform

Del esquema al cuadro,
hilo a hilo.

El croquis enseña cada aparato con su imagen y cada hilo hasta su tornillo. El cuadro se ve en 2D, a escala, y en 3D, con la puerta abierta y sus mandos listos para apretar.

Croquis: el relé térmico con sus hilos numerados; los que tienen tensión, encendidos
  • Cómo se lee
  • En verde, el hilo tiene tensión
  • W43 · 1,5 mm²: número y sección del hilo
  • Cada aparato, con su imagen y sus bornes
El cuadro en 2D, a escala: la placa con sus carriles y la puerta con sus pilotos

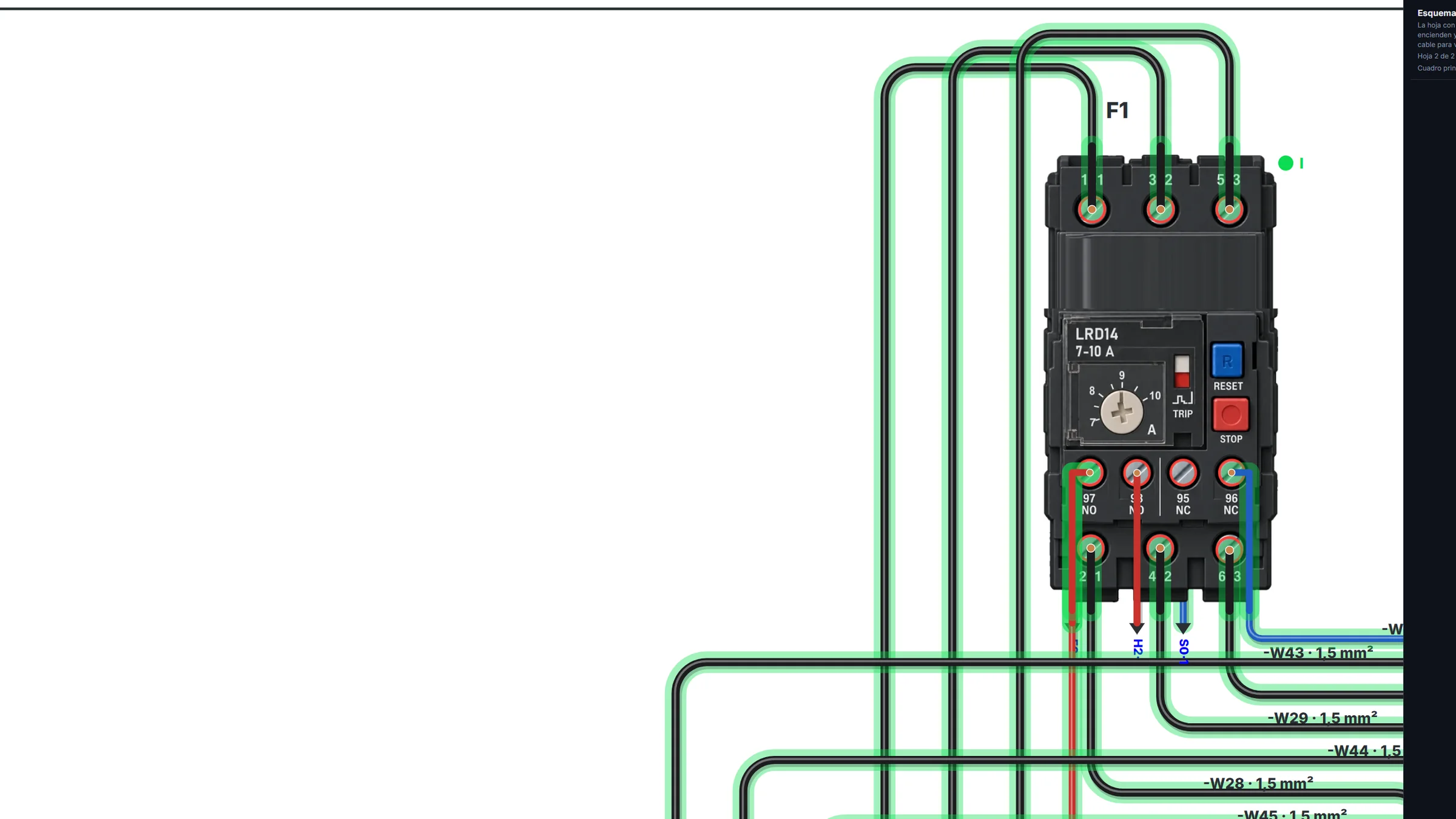

El croquis: el relé térmico con sus hilos numerados, su sección y su color. Los que tienen tensión, encendidos.

  • Croquis sacado del esquema. Borne a borne, con la sección y el color de cada hilo.
  • Placa, carriles, canaletas y puerta. A escala, en 2D y en 3D.
  • Los hilos con tensión se encienden. Mientras simulas, ves por dónde llega la corriente.

04AutómataPLC & Electric · Platform

Programa el autómata
como en la industria.

Escalera con contactos, bobinas, temporizadores, contadores, comparadores, MOVE, NORM_X, SCALE_X y PID. Las entradas analógicas llegan de 0 a 27 648, como en una tarjeta real.

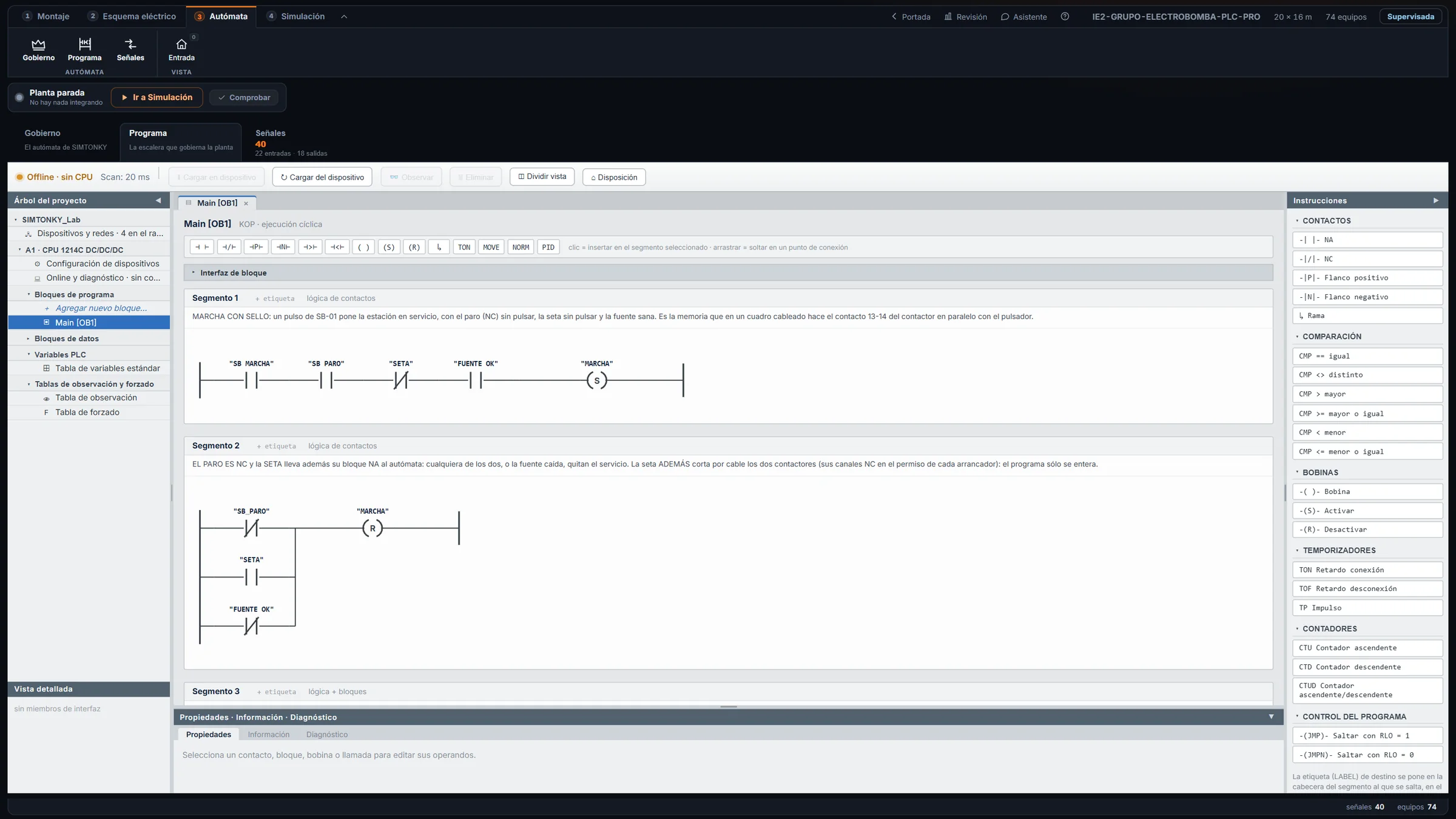

El editor de escalera del autómata, con sus segmentos y sus instrucciones
  • Autómata integrado. Viene dentro: no hay que instalar nada más.
  • O tu PLC de TIA Portal. Gobernando la planta por red o con PLCSIM. Platform
  • Modbus TCP. Para gobernarla desde un autómata externo.

05SimulaciónPlatform

Ponla en marcha.
Y averíala.

Bombas que se desceban, depósitos que rebosan, transmisores con su lazo de 4-20 mA y lazos PID que se sintonizan. La planta, el esquema y el programa corren a la vez. Y si algo no funciona, el programa te dice por qué.

La planta en 3D junto a su esquema y los mandos, con la planta en marcha
La planta en 3D junto a la puerta de su cuadro y los mandos, con la planta en marcha

A cámara rápida (× 5): el depósito se llena hasta que la horquilla alta dice «Mojado» y la bomba para sola.

  • Valores en vivo. Encima de cada equipo, mientras la planta corre.
  • «No funciona, y por qué». Diagnósticos con su causa y su gravedad.
  • Averías en caliente. Las pone el profesor desde su panel, con la planta en marcha.
El autómata, a cámara lenta

Un autómata no mira.
Da vueltas.

Lee las entradas, ejecuta el programa y escribe las salidas, una y otra vez. Entenderlo es entender por qué un pulso corto se pierde. Y SIMTONKY lo hace igual que uno de verdad.

Saltar la explicación
  1. 01

    Una vuelta cada 20 ms

    Leer, ejecutar, escribir. En SIMTONKY el autómata da una vuelta cada 20 ms: cincuenta por segundo.

  2. 02

    Leer: una foto de las entradas

    Al empezar la vuelta, copia los bornes en la imagen de entradas. El programa sólo verá esa foto.

  3. 03

    Ejecutar: la escalera, con la foto

    Recorre los segmentos de arriba abajo y de izquierda a derecha. La bobina se escribe en la imagen de salidas, todavía no en el borne.

  4. 04

    Escribir: todas las salidas a la vez

    Al acabar la vuelta, la imagen de salidas pasa a los bornes. Ahora sí: entra el contactor y arranca el motor.

  5. 05

    Un pulso de 5 ms se pierde

    Si el contacto se cierra y se abre entre dos fotos, el programa nunca se entera. En un autómata real, tampoco.

  6. 06

    Por eso un clic dura 160 ms

    Un pulsador de verdad no se cierra cero segundos. En SIMTONKY, tu clic lo mantiene cerrado 160 ms: ocho vueltas. El autómata lo ve y la retención mantiene la marcha.

Un autómata que funciona como uno de verdad. Hasta en lo que no se ve.

Míralo en marcha
Las lecturas valen · 8 pasos

¿Cómo sabe el autómata
cuánta agua hay?

Sigue una lectura de nivel de punta a punta: del agua al número. En SIMTONKY cada paso se calcula, así que si algo se monta mal, falla donde fallaría de verdad.

Saltar la explicación
  1. 01

    La presión del agua

    Con 1,50 m de agua, el fondo soporta 14,7 kPa: p = ρ · g · h. Sólo cuenta la altura, no la forma del depósito.

  2. 02

    El transmisor la mide

    Por la línea de impulso, el agua llega a la cámara de alta. La de baja está abierta al aire: la célula mide 14,7 kPa de diferencia.

  3. 03

    La convierte en corriente

    Ajustado de 0 a 2 m, da 4 mA vacío y 20 mA lleno. Con 1,50 m, 16 mA. El 4 es el cero vivo: con 0 mA se sabe que algo falla.

  4. 04

    El lazo de dos hilos

    La fuente de 24 V alimenta el lazo, el transmisor fija los 16 mA y los 250 Ω de la entrada los convierten en 4 V. De 4 a 20 mA, de 1 a 5 V.

  5. 05

    La tarjeta lo pasa a una palabra

    De 4 a 20 mA salen de 0 a 27 648. Con 16 mA, la entrada vale 20 736: una palabra de dieciséis bits.

  6. 06

    NORM_X y SCALE_X

    NORM_X la deja en 0,75 y SCALE_X la lleva a 0-100 %: 75 %. El 75 % de 2 m son 1,50 m: el agua que hay.

  7. 07

    El PID cierra el lazo

    Con la bomba llenando, pides 50 %. El PID compara consigna y medida, abre la válvula y el nivel baja hasta quedarse en la consigna.

  8. 08

    ¿Y si cableas al revés?

    El diodo de protección del transmisor corta: 0 mA. La tarjeta da −32 768, lo que daría una de verdad, y el PID, que cree el depósito vacío, cierra la válvula. El depósito rebosa.

En SIMTONKY, lo que lee el autómata es lo que has montado y cableado.

Míralo en marcha
Rigor de ingeniería

Nada guionizado.
Todo calculado.

SIMTONKY no reproduce casos preparados: resuelve el circuito y el proceso. Por eso cualquier montaje inventado da la lectura que daría en planta.

  • TK P CP SEÑAL ELÉCTRICA PROCESO paso de 20 ms

    Equipos con bocas

    Cada equipo declara sus bocas de proceso, eléctricas y de señal. Montar es unirlas; el motor ordena el cálculo y lo resuelve a paso fijo de 20 ms, con RK4 para lo continuo.

    20 msRK4

  • 24 V CC TT 250 Ω 12,0 mA0,0 mA

    Circuitos de verdad

    Análisis nodal del circuito: un hilo abierto es un hilo abierto, y una carga excesiva en el lazo satura el transmisor.

    Análisis nodal4-20 mA

  • dV/dt = Qe − Qs Kv Qe Qs

    Hidráulica

    Balance de masa, Kv de las válvulas, pérdidas en la tubería, cota de montaje y bombas que se desceban.

    Balance de masaKv

  • 20 mA 4 mA tiempo muerto retardo τ (63 %)

    Instrumentación

    Transmisores con su manifold y sus líneas de impulso, NE 43, ruido, tiempo muerto y retardo del sensor.

    NE 434-20 mA

  • bornes +− Lazo correcto Polaridad invertida Cable abierto Fuga a tierra

    Averías que se diagnostican

    Polaridad invertida, borne equivocado, cable abierto, cortocircuito, fuga a tierra, térmico disparado… y con la planta en marcha.

    En calienteCon su causa

  • PLANTA PLC entradas salidas MODBUS TCP · S7

    Tu PLC real

    La planta se gobierna con el autómata integrado o con un PLC de TIA Portal, por red o con PLCSIM. SIMTONKY genera la fuente para importarla.

    Modbus TCPS7 · PLCSIM

Qué trae cada producto

PLC & Electric
o Platform.

El mismo programa en los dos. Platform añade la planta de proceso en 3D, su instrumentación y sus lazos.

Qué trae cada producto y su precio
Función
PLC & Electric7 €/mes

El esquema, el cuadro y el autómata.

El completoPlatform10 €/mes

Todo lo anterior, más la planta de proceso en 3D.

Electricidad y automatización
Esquema IEC 60617 que se simula (F5)SíSí
Pulsadores, setas, contactores, temporizadores y pilotosSíSí
Croquis de conexionado con imágenesSíSí
Cuadro en 2D y en 3DSíSí
Autómata en escaleraSíSí
El proyecto en PDF: esquema, cuadro y lista de materialesSíSí
Proceso e instrumentación
Planta 3D con proceso: depósitos, bombas, cintas—NoSí
Instrumentación 4-20 mA y lazos PID—NoSí
Gobierno desde TIA Portal / PLCSIM—NoSí
Para empezar
Plantas de ejemplo de la galeríaLas de cuadroLas 34
Pruébalo 7 días gratis, sin tarjeta.
  • Dos ordenadores por cuenta
  • Entras con tu correo, sin contraseñas
  • Windows 10 y 11, de 64 bits

¿Un centro entero? Hay convenio: licencia para todos los correos de tu dominio, con los puestos y la fecha a medida. Pide presupuesto

Necesita internet para entrar con tu correo (te llega un código de 6 cifras) y para renovar el permiso, que dura 7 días. Todo lo demás funciona sin conexión.

¿Lo vemos con
tus prácticas?

Te enseñamos SIMTONKY con una planta montada con lo que enseñas, funcionando.
