Monta la planta en 3D, cablea el cuadro y programa el autómata. Si te equivocas, pasa lo que pasaría de verdad. Sin romper nada.
Sigue una lectura de nivel de punta a punta: del agua al número. En SIMTONKY cada paso se calcula, así que si algo se monta mal, falla donde fallaría de verdad.
Saltar la explicaciónCon 1,50 m de agua, el fondo soporta 14,7 kPa: p = ρ · g · h. Sólo cuenta la altura, no la forma del depósito.
Por la línea de impulso, el agua llega a la cámara de alta. La de baja está abierta al aire: la célula mide 14,7 kPa de diferencia.
Ajustado de 0 a 2 m, da 4 mA vacío y 20 mA lleno. Con 1,50 m, 16 mA. El 4 es el cero vivo: con 0 mA se sabe que algo falla.
La fuente de 24 V alimenta el lazo, el transmisor fija los 16 mA y los 250 Ω de la entrada los convierten en 4 V. De 4 a 20 mA, de 1 a 5 V.
De 4 a 20 mA salen de 0 a 27 648. Con 16 mA, la entrada vale 20 736: una palabra de dieciséis bits.
NORM_X la deja en 0,75 y SCALE_X la lleva a 0-100 %: 75 %. El 75 % de 2 m son 1,50 m: el agua que hay.
Con la bomba llenando, pides 50 %. El PID compara consigna y medida, abre la válvula y el nivel baja hasta quedarse en la consigna.
El diodo de protección del transmisor corta: 0 mA. La tarjeta da −32 768, lo que daría una de verdad, y el PID, que cree el depósito vacío, cierra la válvula. El depósito rebosa.
En SIMTONKY, lo que lee el autómata es lo que has montado y cableado.
Míralo en marchaUna maqueta de proceso cuesta lo que un coche, ocupa una pared y la tocan tres alumnos a la vez. Con SIMTONKY, cada alumno tiene su planta, su cuadro y su autómata en su propio ordenador.
Hoy. Una maqueta para toda la clase: tres alumnos la tocan y los demás esperan su turno.
Con SIMTONKY. Una planta completa en cada puesto: todos practican a la vez.
Un aula de ejemplo, de 24 puestos.HoyUna maqueta para toda la clase, y turnos para tocarla
Con SIMTONKYUna planta completa por alumno: proceso, cuadro y autómata
HoyUna avería de verdad cuesta dinero, y a veces la maqueta
Con SIMTONKYAverías a propósito, todas las que hagan falta, sin romper nada
HoyCablear y probar se come la práctica entera
Con SIMTONKYDel esquema a la marcha en minutos, y el porqué de cada fallo
HoySólo se practica en el laboratorio, en su horario
Con SIMTONKYEn clase y en casa, en el portátil de cada uno
HoyLo que hizo cada alumno se corrige de memoria
Con SIMTONKYCada alumno entrega su proyecto en PDF: esquema, cuadro y lista de materiales
Montas la planta, dibujas el esquema, cableas el cuadro y programas el autómata en el mismo proyecto. Pulsas marcha y todo responde a la vez: por debajo hay un solo circuito.
Dos proyectos montados en SIMTONKY y grabados en marcha. Lo que ves lo calcula su motor de simulación, paso a paso, cada 20 ms.
Nada está guionizado: el circuito y el proceso se calculan. Un montaje que se inventa el alumno da la lectura que daría en la planta, y el programa le explica por qué.
0 mA. El autómata lee −32 768, como un S7 con el diagnóstico de rotura de hilo desactivado. Actívalo y leerá 32 767, con su alarma.
-F1 abre el mando, K1 cae y el motor se para por inercia, no de golpe: como en la realidad.

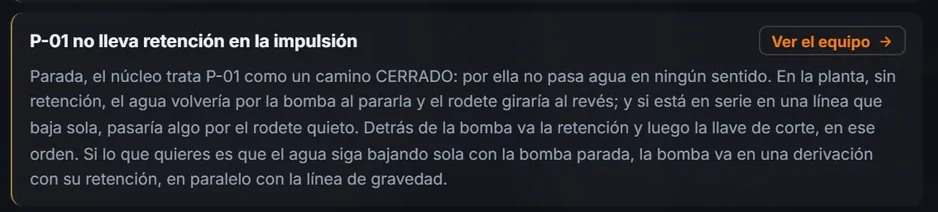

Antes de arrancar, el programa te avisa: en la realidad, al pararla, el agua volvería por la bomba y el rodete giraría al revés.
Antes de arrancar, SIMTONKY repasa el montaje y explica cada aviso con su causa, su gravedad y lo que pasaría en una planta de verdad. El alumno aprende del error, no sólo lo ve.
Elige hasta dónde llegas: la electricidad y la automatización, o también el proceso con su instrumentación.
Del marcha-paro al estrella-triángulo y al autómata, con el esquema que se simula y el cuadro montado en 2D y en 3D.
Todo lo de PLC & Electric y además la planta 3D de proceso: depósitos, bombas, válvulas, instrumentos y cintas, con su física.
7 días gratis, sin tarjetaLa prueba empieza la primera vez que entras.
Dos ordenadores por cuentaEl de clase y el de casa, por ejemplo.
Funciona sin conexiónEn Windows 10 y 11. Sólo pide internet para entrar con tu correo y, cada 7 días, para renovar el permiso.
Un convenio con licencia para todos los correos de tu dominio, con los puestos y las fechas que necesites.
Lazos de nivel, caudal y temperatura, con transmisores de 4-20 mA y PID que se sintonizan contra el proceso.
Saber más
Cada alumno cablea, prueba y provoca averías en su propia planta. Sin miedo y sin esperar turno.
Saber más
En tu portátil y a tu ritmo, sin depender del horario del laboratorio.
Saber másEntra con tu correo, abre una planta de ejemplo y ponla en marcha. O empieza desde la nave vacía y móntala a tu manera.
Para Windows 10 y 11 (64 bits).
